Wie wählen Sie den richtigen Bremsbackentyp, das richtige Reibmaterial und die richtige FMSI-Nummer für Ihren Schwerlast-Lkw oder Ihre Flotte aus?

Wie Trommelbremsen bei Schwerlastkraftwagen funktionieren

Ein voll beladener Sattelzug der Klasse 8 kann bis zu 80.000 Pfund wiegen. Diese Masse bei Autobahngeschwindigkeit kontrolliert zum Stehen zu bringen, erfordert weit mehr als das Bremssystem eines Personenkraftwagens – es erfordert eine präzise konstruierte Grundbremsbaugruppe, und in der Mitte dieser Baugruppe befindet sich die Bremsbacke.

Schwere Lkw sind an den meisten Achsen auf luftbetätigte S-Nocken-Trommelbremssysteme angewiesen. Wenn der Fahrer das Bremspedal betätigt, gelangt Druckluft in die Bremskammer, drückt auf die Stößelstange und dreht den Gestängesteller. Durch diese Drehung wird die S-Nockenwelle gedreht, was die Spreizung bewirkt Bremsbacken nach außen gegen die Innenfläche der rotierenden Trommel. Reibung wundelt kinetische Energie in Wärme um und der Lkw wird langsamer.

Der Bremsschuh ist das Bauteil, das den Reibbelag trägt und die Bremskraft direkt auf die Trommel überträgt. Seine Form, Konstruktion und das Auskleidungsmaterial bestimmen, wie effizient und zuverlässig die Energieübertragung erfolgt – bei einer Lenkachslast von 20.000 Pfund oder einer Hochleistungs-Antriebsachse von 25.000 Pfund. Die Auswahl der falschen Bremsbacke für die Anwendung beschleunigt nicht nur den Verschleiß; es beeinträchtigt den Bremsweg und letztendlich die Verkehrssicherheit.

Bremsbackenkonfiguration: Voreilend, Nachlaufend und Duo-Servo

Nicht jede Bremsbacke erfüllt die gleiche Aufgabe. Die mechanische Anordnung der Schuhe innerhalb der Trommel – Konfiguration genannt – bestimmt, wie die Bremskraft verteilt wird und wie der Schuh auf die Trommeldrehung reagiert.

Vorlauf und Nachlauf (Standard-S-Kamera): Die häufigste Konfiguration bei modernen Schwerlastkraftwagen. Der führende Schuh greift zuerst ein und erzeugt den Großteil der Bremskraft. Der Schleppschuh stabilisiert den Zyklus und vervollständigt den Stopp. Dieses Setup sorgt für ausgewogenes, vorhersehbares Bremsen an Lenk-, Antriebs- und Anhängerachsen und ist der Standard für amerikanische und europäische Nutzfahrzeugplattformen.

Zwillingsführend: Beide Backen fungieren bei der Vorwärtsbewegung als Führungsbacken und erzeugen in dieser Richtung ein höheres Bremsmoment. Diese Konfiguration bietet eine stärkere Bremskraft beim Vorwärtsfahren, ist aber beim Rückwärtsfahren etwas schwächer. Es tritt hauptsächlich bei älteren Konstruktionen oder Spezialanwendungen auf, bei denen die maximale Vorwärtsverzögerung Priorität hat.

Duo-Servo: Beide Schuhe sind selbstverstärkend – die Drehung eines Schuhs verstärkt mechanisch die Kraft auf den anderen. Das Ergebnis ist ein starkes Bremsen in beide Richtungen, allerdings auf Kosten einer höheren Wärmeentwicklung und eines beschleunigten Verschleißes bei starker Belastung. Duo-Servo-Designs sind heutzutage weniger verbreitet und kommen eher in bestimmten Berufs- und Anhängeranwendungen zum Einsatz.

Für die meisten Flottenbetreiber, die Langstrecken- oder Regionalstrecken betreiben, ist die S-Cam-Konfiguration mit Vorder- und Hinterachse der richtige Ausgangspunkt. Berufliche Anwendungen – Muldenkipper, Müllfahrzeuge, Baumaschinen – erfordern möglicherweise eine Prüfung, ob eine aggressivere Konfiguration für den Arbeitszyklus geeignet ist. Bremsbacken nach amerikanischem Standard für Sattelschlepper und Anhänger sind nach dem Leading-Trailing-S-Cam-Standard konstruiert, der den nordamerikanischen Markt dominiert.

Single-Web vs. Double-Web: Auswahl der richtigen Konstruktion

Die physikalische Struktur einer Bremsbacke – insbesondere ihr Steg – bestimmt, wie viel mechanische Belastung sie aufnehmen kann, bevor sie sich verbiegt, verformt oder einen ungleichmäßigen Belagkontakt verursacht.

Einsteg-Bremsbacken Verwenden Sie eine zentrale Rippe, die den Schuhtisch mit den Anker- und Nockenenden verbindet. Da sie leichter sind und die Wärme besser ableiten können, sind sie die Standardwahl für den Linien- und Regionalverkehr mit moderater Achsleistung. Bei gleichbleibender Belastung leisten sie zuverlässig ihren Dienst und halten die ungefederten Massen gering.

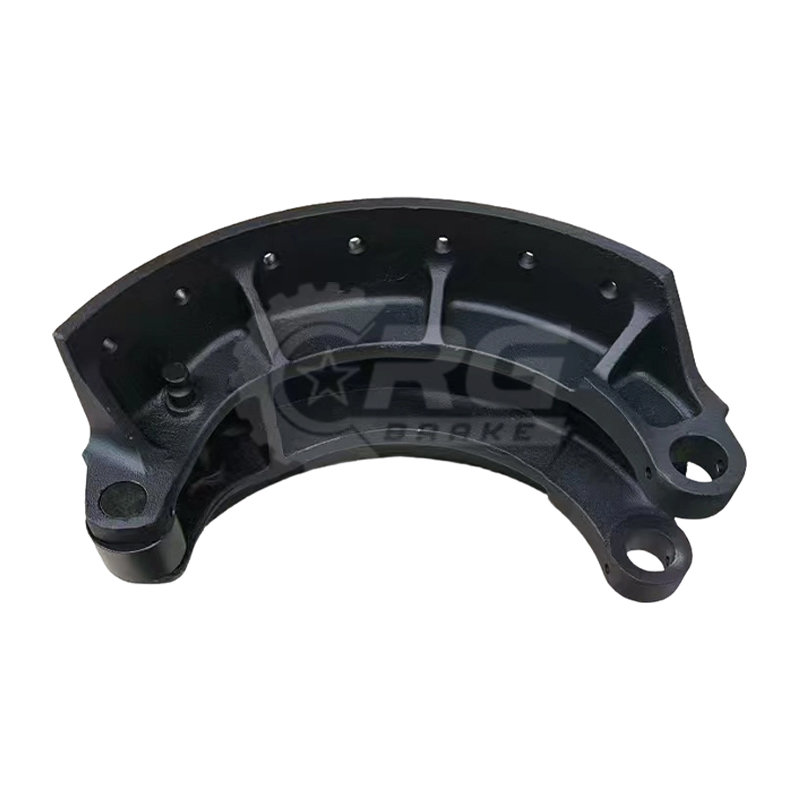

Doppelsteg-Bremsbacken Fügen Sie eine zweite Verstärkungsrippe hinzu, um die Steifigkeit wesentlich zu erhöhen. Bei wiederholtem starkem Bremsen – denken Sie an einen beladenen Zuschlagstofftransporter, der eine Steigung hinunterfährt – widersteht ein steiferer Schuh der Durchbiegung, die zu ungleichmäßigem Belagverschleiß und frühem Ausfall führt. Der Kompromiss besteht aus zusätzlichem Gewicht und einem bescheidenen Kostenaufschlag.

Der zuverlässigste Weg, die Schuhkonstruktion an die Anwendung anzupassen, ist die Bruttoachsgewichtsbewertung (GAWR):

Wenn eine Flotte mit gemischten Ladungen unterwegs ist, wählen Sie den Schuh für die schwerste dauerhafte Beanspruchung aus, der der Lkw regelmäßig ausgesetzt ist. Eine unzureichende Spezifizierung führt zu Durchbiegung und vorzeitigem Verschleiß; Eine Überdimensionierung an einer leichten Achse erhöht den Geräuschpegel, den Trommelverschleiß und die Bremshärte. Gussbremsbacken für schwere Nutzfahrzeugachsen bieten einen alternativen Konstruktionsweg – Gusseisentische bieten eine außergewöhnliche Steifigkeit für Umgebungen mit hohem GAWR und anspruchsvollem Betrieb, in denen gestanzte Stahlschuhe nicht ausreichen.

Optionen für Reibmaterial und Belagbefestigung

Der Reibbelag ist der Ort, an dem tatsächlich gebremst wird. Sowohl die Materialzusammensetzung als auch die Art und Weise, wie es am Schuhtisch befestigt wird, haben direkte Auswirkungen auf die Bremsleistung, die Lebensdauer und die Betriebskosten.

Halbmetallische Auskleidungen sind der Industriestandard für Hochleistungs-Druckluftbremsanwendungen. Eine Mischung aus Metallfasern, Harzen und Füllstoffen sorgt für eine gleichmäßige Reibung über einen weiten Temperaturbereich, wodurch diese Auskleidungen gut für den Regional- und Fernverkehr geeignet sind. Sie verarbeiten Wärme effizient und halten unter normalen Bedingungen gut, können jedoch mehr Lärm und Trommelverschleiß erzeugen als weichere Mischungen.

Hochmetallische Auskleidungen enthalten einen höheren Anteil an Metallen, speziell um dem Ausbleichen bei extremen Temperaturen zu widerstehen. Baufahrzeuge, Müllfahrzeuge und Einsätze in bergigem Gelände erzeugen Bremswärme, die über dem liegt, was ein standardmäßiger halbmetallischer Belag zuverlässig aushalten kann. Hochmetallische Verbindungen halten die Reibungsstabilität unter diesen Bedingungen aufrecht, auf Kosten eines festeren Pedalgefühls und eines schnelleren Trommelverschleißes.

Metallarme/asbestfreie (NAO) Auskleidungen Verwenden Sie synthetische Fasern und mineralische Füllstoffe mit minimalem Metallgehalt. Sie sind leiser und trommelschonender und eignen sich für leichtere gewerbliche Anwendungen, bei denen die Bremstemperaturen moderat bleiben. Sie sind selten die richtige Wahl für den Einsatz von Druckluftbremsen der Klasse 8 unter anhaltend hoher Belastung.

Die Reibungsleistung wird weiter durch den SAE J866-Reibungscode klassifiziert – eine aus zwei Buchstaben bestehende Bewertung (z. B. FF oder GG), die das Verhalten des Belags sowohl bei kalten als auch bei heißen Betriebstemperaturen beschreibt. Der erste Buchstabe steht für die Leistung bei niedrigeren Temperaturen. der zweite spiegelt die Hochtemperaturstabilität wider. Für Standard-Schwerlast-Lkw-Anwendungen bietet eine FF-Auskleidung die richtige Balance zwischen Drehmomentabgabe und Fading-Widerstand. Für anspruchsvolle Anwendungen kann eine Mischung der GG-Klasse erforderlich sein. Bremsbelagoptionen für Trommelbremssysteme sind separat für Betreiber erhältlich, die ihre eigenen Schuhe im eigenen Haus neu ausstatten.

Bei der Futterbefestigung besteht die Wahl zwischen genietet and gebunden Bau. Bei genieteten Schuhen werden Metallbefestigungen verwendet, was die Verschleißprüfung vereinfacht – sobald die Nietköpfe bündig mit der Belagoberfläche abschließen, ist ein Austausch fällig. Geklebte Schuhe nutzen Hochtemperaturklebstoffe, um eine vollständige Kontaktbefestigung zu erreichen und so Geräusche und Abnutzungsunregelmäßigkeiten zu reduzieren. Für Betreiber, die eine einbaufertige Lösung bevorzugen, Vorgefütterte Bremsbacken mit bereits angebrachtem Reibmaterial den Unterfütterungsschritt vollständig eliminieren und Komplett ausgekleidete Bremsbacken-Kits mit Hardware Dazu gehören Federn, Stifte und Halterungen für einen kompletten Achsservice in einer einzigen Bestellung.

FMSI-Nummern und Querverweise: Die richtige Passform finden

Jede Bremsbackengeometrie ist durch eine FMSI-Nummer standardisiert – ein universeller Identifikationscode, der vom Friction Materials Standards Institute erstellt wurde. Die FMSI-Nummer entspricht einer bestimmten Schuhform, Nockenendgeometrie und Anwendung und ist somit die zuverlässigste Methode zur Bestätigung der korrekten Passform, unabhängig davon, wer den Schuh hergestellt hat.

Zu den gängigen FMSI-Nummern auf dem nordamerikanischen Schwerlastmarkt gehören:

• 4707Q — 16,5" × 7" Schuh, weit verbreitet an Antriebs- und Anhängerachsen in den meisten Anwendungen der Klasse 8
• 4515Q — 16,5" × 5" Schuh, üblich bei Lenkachsen und leichteren Antriebsachskonfigurationen
• 4709ES2 — Entwickelt für spezielle Nockenbremsbaugruppen im Schwerlastverkehr
• CA33 – ein Spezialschuh für bestimmte kommerzielle Achskonfigurationen

Die FMSI-Nummer ist normalerweise auf dem Schuh selbst eingeprägt und auf dem Verpackungsetikett aufgedruckt. Bei Querverweisen zwischen OEM-Teilen und Aftermarket-Lieferanten stellt die Bestätigung der FMSI-Nummer sicher, dass der Ersatzschuh der Geometrie und Passform des Originals entspricht – unabhängig von der Marke.

Europäische Nutzfahrzeuge verwenden unterschiedliche Referenznummern, die an Achshersteller wie BPW und SAF gebunden sind. Zu den gängigen europäischen Referenzen gehören BPW180 (05.091.46.17.0) und BPW200 (05.091.27.83.0), die BPW-Achsbaugruppen entsprechen, die häufig bei europäischen Sattelaufliegern und LKW-Achsen verwendet werden. Europäische Bremsbacken für BPW- und SAF-Achssysteme erfordern eine genaue Übereinstimmung dieser OEM-Referenzen, da die europäische Schuhgeometrie nicht mit amerikanischen FMSI-nummerierten Teilen austauschbar ist.

Eine praktische Regel: Überprüfen Sie die Passform immer anhand der FMSI-Nummer und der Trommelgröße (Durchmesser × Breite). Zwei Schuhe mit unterschiedlichen FMSI-Nummern können ähnliche Abmessungen haben, unterscheiden sich jedoch in der Nocken- oder Ankerende-Geometrie – eine Diskrepanz, die erst beim Einbau offensichtlich wird.

Compliance-Standards, die jeder Flottenmanager kennen sollte

Die Auswahl von Bremsbacken erfolgt in Nordamerika innerhalb eines definierten regulatorischen Rahmens. Der Federal Motor Vehicle Safety Standard Nr. 121 (FMVSS 121) regelt die Leistung von Druckluftbremssystemen für Lastkraftwagen, Busse und Anhänger mit einem zulässigen Gesamtgewicht von mehr als 10.000 Pfund. Nach dieser Norm müssen die meisten beladenen schweren Lkw-Zugmaschinen innerhalb von 250 Fuß aus einer Geschwindigkeit von 60 Meilen pro Stunde zum Stillstand kommen. Für Schwerlasttraktoren ist eine Länge von 310 Fuß zulässig.

Diese Bremsweganforderungen legen die Leistungsuntergrenze für das gesamte Bremssystem fest – einschließlich der Bremsbacken. Eine Bremsbacke, die bei Hitze ihre Reibungswerte nicht erreicht oder sich aufgrund einer Konstruktionsfehlanpassung ungleichmäßig abnutzt, kann dazu führen, dass ein Fahrzeug bei einer Straßenkontrolle oder einer Analyse nach einem Unfall die Vorschriften nicht mehr einhält. DOT-konforme Bremsbacken sind so konzipiert und getestet, dass sie die FMVSS 121-Leistung im gesamten Nennlastbereich des Fahrzeugs unterstützen.

Über die US-Bundesstandards hinaus sollten Käufer, die für Exportmärkte einkaufen, bestätigen, dass Bremsbacken über entsprechende internationale Zertifizierungen verfügen. Für auf europäischen Märkten verkaufte Komponenten ist das E-Prüfzeichen (ECE-Zertifizierung) erforderlich; Es signalisiert, dass das Reibungsmaterial und die Schuhkonstruktion unabhängig nach den Leistungskriterien der ECE R90 getestet wurden. Die Beschaffung bei einem Hersteller, der sowohl DOT-konforme Schuhe nach amerikanischem Standard als auch E-Mark-zertifizierte Schuhe nach europäischem Standard liefern kann, vereinfacht die Beschaffung für weltweit operierende Flotten und Händler.

Warum Bremsbacken von einem spezialisierten Hersteller beziehen?

Bremsbacken sind sicherheitskritische Bauteile. Der Unterschied zwischen einem Lieferanten, der sich mit Reibungstechnik auskennt, und einem, der Schuhe als Standard-Stahlstanzteile behandelt, wird in der Praxis deutlich – durch ungleichmäßige Abnutzung, frühzeitige Ablösung der Beläge oder inkonsistente Bremsleistung unter Last.

Ein spezialisierter Hersteller von Bremsbacken bietet gegenüber einem allgemeinen Teilehändler mehrere deutliche Vorteile. Direkte Lieferung ab Werk eliminiert Zwischenaufschläge und ermöglicht Käufern die Rückverfolgbarkeit bis zur Produktionsquelle – wichtig, wenn eine Qualitätsdokumentation für Flottenwartungsaufzeichnungen oder behördliche Audits erforderlich ist. Engineering-Fähigkeiten auf OEM-Niveau bedeutet, dass der Hersteller Schuhe nach kundenspezifischen Abmessungen, Reibungswerten und Futterkonfigurationen herstellen kann, anstatt Käufer zu zwingen, sich an einen festen Katalog anzupassen.

Auch die Abdeckungstiefe ist wichtig. Nordamerikanische Flotten fahren mit FMSI-Geometrie nach amerikanischem Standard. Anhänger aus europäischen und internationalen Quellen laufen auf BPW-, SAF- und anderen europäischen Achsplattformen. Ein Lieferant, der beide Produktlinien in der Produktion hat – und nicht nur gelistet ist – kann eine gemischte Flotte aus einer Hand bedienen, was die Lieferantenkomplexität reduziert und die Teileverfügbarkeit verbessert.

CRG, betrieben von Zhejiang Courage Auto Parts Co., Ltd., stellt Bremsbacken, Gussbremsbacken, Bremsbeläge und ausgekleidete Bremsbackenbaugruppen für schwere Nutzfahrzeuganwendungen nach amerikanischen und europäischen Achsstandards her. Die Produktion wird durch fortschrittliche Fertigungslinien mit Werkzeugen in OEM-Qualität unterstützt und die Produkte stehen für OEM-Partnerschaften und kundenspezifische Spezifikationen zur Verfügung. Für Beschaffungsteams, die eine Lieferantenkonsolidierung oder neue Beschaffungsbeziehungen bewerten, bietet die direkte Werksabfrage das klarste Bild der verfügbaren Lieferzeiten, Mindestbestellmengen und Zertifizierungsdokumentation.
